在零下30℃的東北輸電塔上，積冰導致線路斷裂；在盛夏60℃的戶外設備表面，過熱引發(fā)效率驟降。冰與火的兩極挑戰(zhàn)，一直是工業(yè)界難以兼顧的難題。
近日，來自電子科技大學的研究團隊在Journal of Colloid And Interface Science發(fā)表了一項突破性成果——具有可切換潤濕性的光捕獲超疏水涂層（PSTM）。這項技術在同一涂層中實現(xiàn)了被動防冰、主動光熱除冰、以及紫外線驅動親水降溫三大功能的無縫切換。
一、研究背景與挑戰(zhàn)
在航空航天、電力傳輸、風電葉片等領域，表面結冰和高溫過熱是兩大難以兼治的“天敵"。傳統(tǒng)防冰涂層要么依賴能耗，要么在高溫環(huán)境下失效甚至加劇過熱。如何在同一涂層上實現(xiàn)低溫防冰/除冰與高溫防過熱的雙重功能，是材料表面工程領域的核心難題。
二、技術突破：可切換潤濕性的光熱超疏水涂層

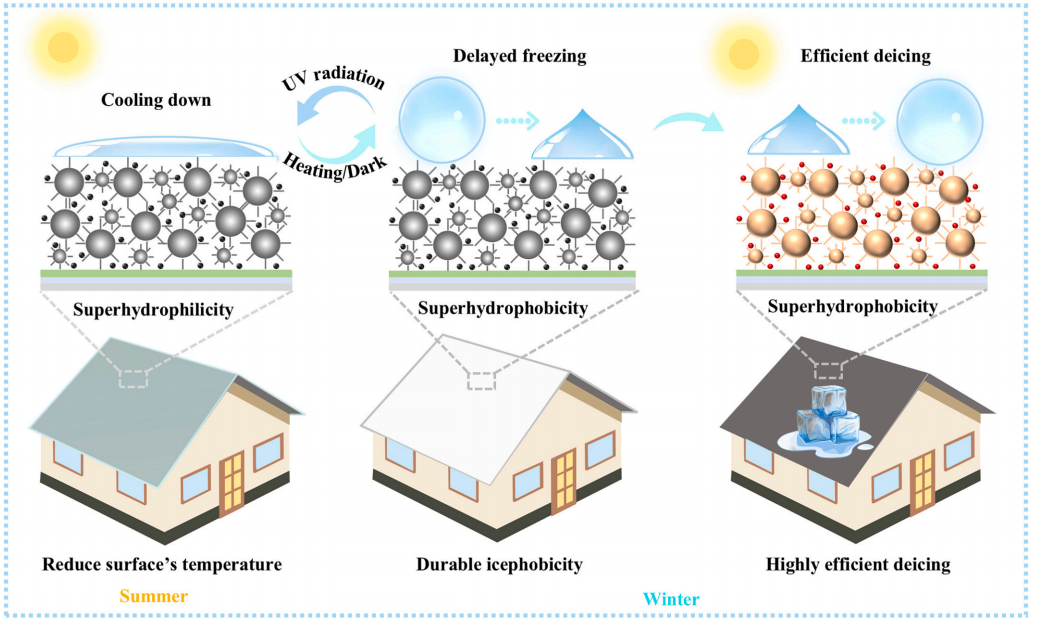

該研究團隊成功制備了一種無氟、光捕獲、超疏水、潤濕性可切換的多功能涂層（PSTM），其關鍵技術指標如下：接觸角（CA）：161.5°；滑動角（SA）：7.7°；凍結延遲時間：2248 s（-10℃），為裸鋁板的 19倍；光熱除冰時間：283 s（1 sun）； 潤濕性切換：UV照射30 min，CA從161.5°降至45.1°，恢復后可逆循環(huán)10次以上；高溫冷卻效果：親水態(tài)下表面溫度降低53.8℃圖1. PSTM 功能演示圖
三、接觸角測量儀的核心應用場景
在整個研究過程中，接觸角測量儀不僅是表征工具，更是性能驗證與機制揭示的核心手段。以下為四大關鍵應用場景：
1. 超疏水性能的定量表征與優(yōu)化
被動防冰——19倍延遲結冰

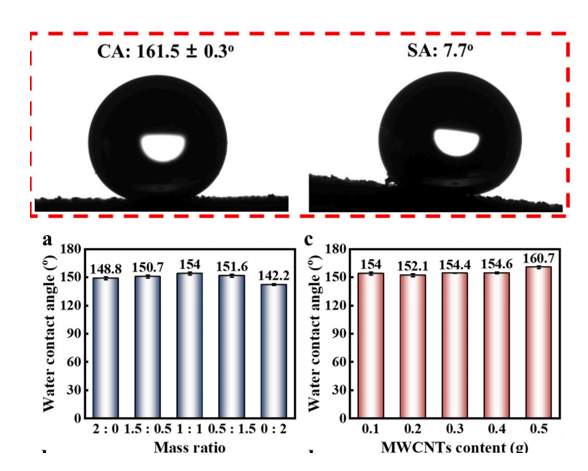

雙尺寸TiO?（30nm+60nm）構建“土壤堆疊"式微納粗糙結構，MWCNTs像“樹根"穿插其中，形成大量空氣囊，阻隔熱傳導。PSTM涂層的接觸角（161.5°）和滑動角（7.7°），是判斷其超疏水性的直接證據(jù)（圖2）。同時，研究了S-TiO?質量比和MWCNTs含量對CA的影響，明確了1:1雙尺寸S-TiO? + 0.5 g MWCNTs為優(yōu)秀配方（圖2）。圖2. PSTM 的CA（接觸角）和SA（滾動角）圖像以及S-TiO2質量比差異對（a）PSTM 表面CA值及（b）抗結冰性能的影響。
2. 潤濕性可切換行為的動態(tài)監(jiān)測

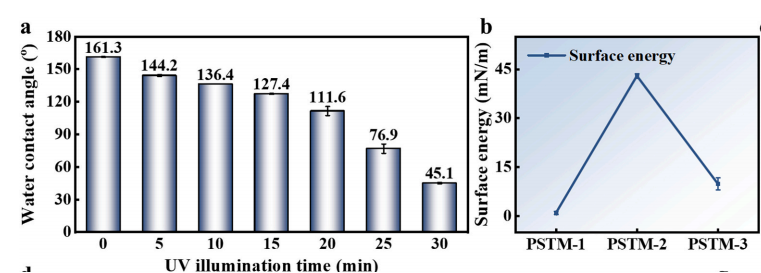

圖3展示了UV照射30 min內，接觸角從161.5°降至45.1°的連續(xù)變化曲線，每5分鐘記錄一次，精確捕捉潤濕性轉變速率。通過進一步結合表面能計算，驗證了潤濕性切換伴隨表面能從0.94 → 42.94 → 9.86 mN/m的變化。圖3. PSTM 的可切換潤濕性與親水性冷卻性能。(a) PSTM 表面比表面積與30分鐘內紫外線照射時間的關系。(b) 濕潤循環(huán)過程中 PSTM 表面能的變化。
3.耐久性評估中的穩(wěn)定性監(jiān)控

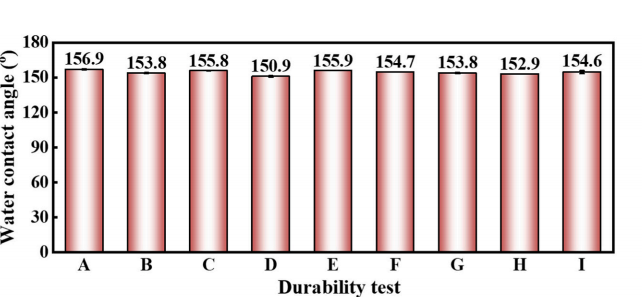

PSTM在9種惡劣環(huán)境測試后的CA變化（圖中A-I分別代表砂紙磨損、細沙沖擊、自清潔、水沖擊、水浸、鹽霧腐蝕、紫外線老化、循環(huán)防冰/除冰及低溫高濕測試），所有樣品CA仍 > 150°，驗證其超疏水耐久性。圖4. PSTM 的耐久性評估中
四、為什么接觸角測量儀是此類研究的“剛需工具"？
應用場景 | 儀器功能 | 研究價值 |
超疏水表征 | 靜態(tài)CA/SA測量 | 快速判斷涂層制備效果 |
配方優(yōu)化 | 多組樣品對比測試 | 指導材料配比與結構設計 |
潤濕性切換 | 動態(tài)CA監(jiān)測 | 驗證光響應可逆潤濕行為 |
低溫抗冰 | 高速成像 | 可視化水滴彈跳與凍結過程 |
耐久性評估 | 多點測試 + 環(huán)境模擬 | 量化涂層穩(wěn)定性與使用壽命 |
五、結語
該研究充分展示了接觸角測量儀在智能功能涂層研發(fā)中的不可替代性。從基礎潤濕性表征，到復雜環(huán)境下的動態(tài)行為分析，再到可逆潤濕切換的機制驗證，接觸角數(shù)據(jù)貫穿始終，是連接“結構—性能—機制"的關鍵橋梁。“冰雪聰明，冷暖自知"——這不再是形容人的詞，而是下一代功能涂層的真實寫照。PSTM涂層的誕生，標志著防冰材料從“被動耐受"走向“主動響應"。它不再是一個靜態(tài)的保護層，而是一個能感知環(huán)境、切換狀態(tài)、兼顧矛盾的智能皮膚。
DSA-X Roll 專家型接觸角測量儀
由貝拓科學自主研發(fā)設計生產的光學接觸角測量儀，內置五種分析算法，涵蓋全角度范圍測量，其中YoungLaplace擬合方法為貝拓針對120°以上角度具有更為精準的測分析方法，尤其在150°甚至160°以上角度擬合效果更佳。
在線咨詢
返回頂部
